Bagaimana Panel Struktural CLT Direkayasa untuk Kekuatan, Keamanan Kebakaran, dan Daya Tahan

Jawaban Cepat: Tiga Pilar Teknik Kinerja CLT

Setiap kode sesuai Panel struktural CLT direkayasa berdasarkan tiga pilar kinerja inti:

1. Struktur tata letak laminasi silang yang memberikan kekuatan panel dan stabilitas dimensi di kedua arah.
2. Tingkat arang yang dapat diprediksi dan memberikan ketahanan api bawaan tanpa lapisan pelindung tambahan, dalam banyak desain.
3. Sistem perekat dan detail kelembapan yang melindungi panel dari pembusukan, delaminasi, dan pergerakan dimensi selama puluhan tahun digunakan.

Memahami bagaimana ketiga pilar ini bekerja sama menjelaskan mengapa CLT kini dapat ditentukan dengan keyakinan teknik yang sama seperti baja atau beton pada konstruksi menengah dan bahkan tinggi.

Kekuatan Struktural: Cara Kerja Layup Laminasi Silang

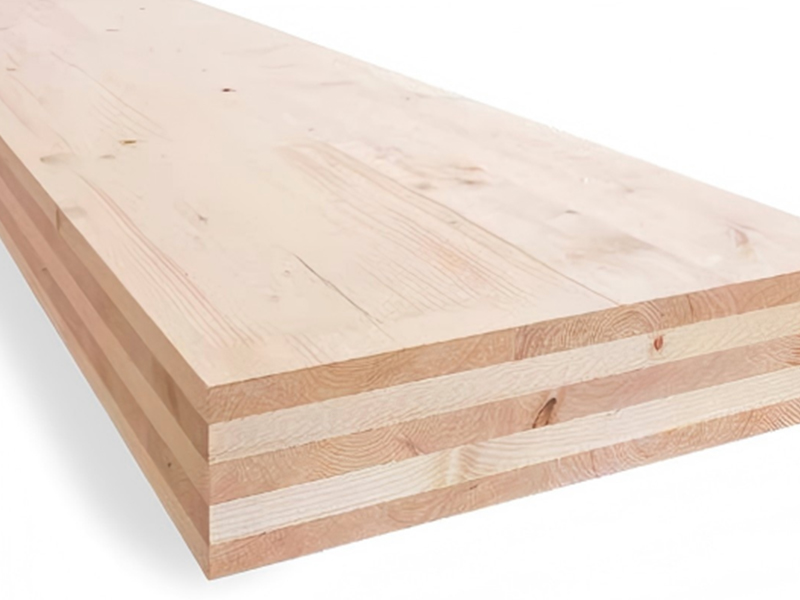

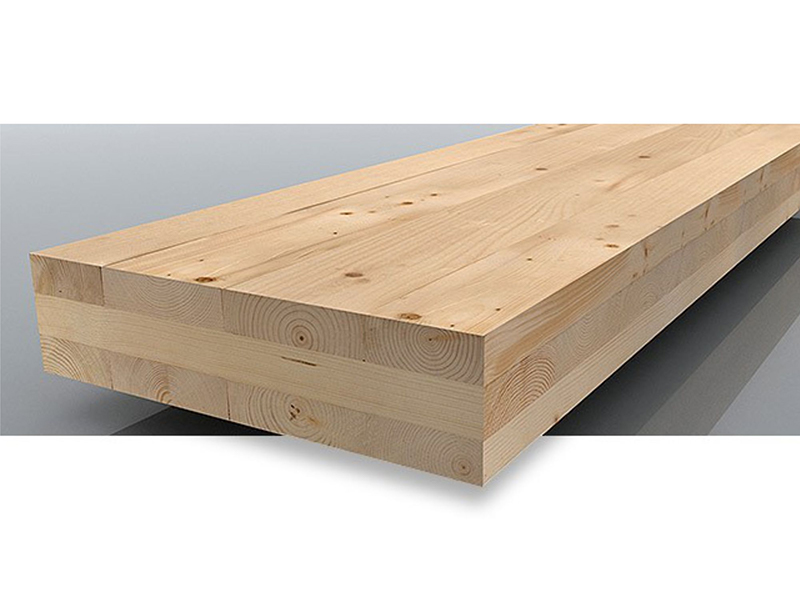

Panel CLT dibuat dari lapisan papan kayu dimensional, dengan setiap lapisan diorientasikan pada 90 derajat ke lapisan di bawahnya, kemudian direkatkan di bawah tekanan tinggi dengan perekat struktural. Susunan tegak lurus ini adalah keputusan teknik utama yang membedakan CLT dari kayu bertumpuk atau direkatkan.

Karena setiap lapisan melawan gerakan menyusut-membengkak alami dari lapisan di bawahnya, panel CLT yang sudah jadi adalah yang terbaik jauh lebih stabil secara dimensi dibandingkan balok kayu gergajian padat dengan ketebalan yang sama , dan kekuatannya dirancang agar kira-kira konsisten baik pada arah struktur besar maupun kecil — sesuatu yang tidak dapat dicapai oleh rangka kayu konvensional dengan sendirinya.

Keamanan Kebakaran: Memahami Desain Char Rate

Mengapa Panel Kayu Solid Berkinerja Dapat Diprediksi dalam Kebakaran

Kesalahpahaman yang umum adalah bahwa panel struktur kayu pada dasarnya dapat menyebabkan kebakaran. Kenyataannya, para insinyur mengeksploitasi sifat kayu solid yang sangat mudah diprediksi: ketika terkena api, permukaan luarnya akan hangus dengan kecepatan yang diketahui dan konsisten — biasanya sekitar 0,65 hingga 0,8 mm per menit untuk spesies kayu lunak yang digunakan dalam CLT — sementara lapisan hangus itu sendiri mengisolasi kayu yang tidak terbakar di bawahnya, sehingga memperlambat penetrasi panas lebih lanjut.

Merancang untuk Peringkat Tahan Api yang Diperlukan

Karena laju arang dapat diprediksi, para insinyur dapat menghitung dengan tepat berapa banyak ketebalan kayu "pengorbanan" yang harus ditambahkan ke panel sehingga setelah durasi kebakaran yang diperlukan – biasanya 1 atau 2 jam – penampang struktural yang cukup tetap utuh untuk memikul beban desain. Inilah sebabnya mengapa banyak rakitan CLT yang disetujui kode mencapai a Peringkat tahan api 2 jam tanpa perlindungan papan gipsum tambahan , meskipun lapisan gipsum masih sering ditambahkan untuk perlindungan tambahan dan untuk memenuhi persyaratan penyebaran api pada permukaan terbuka.

• Panel diberi ukuran dengan lapisan arang korban tambahan di luar ketebalan yang dibutuhkan secara struktural.
• Sambungan dan pengencang tersembunyi atau terlindungi, karena perangkat keras logam menghantarkan panas jauh lebih cepat dibandingkan kayu.
• Sambungan antar panel dirinci untuk mencegah api dan asap melewati lantai atau kompartemen.

Daya Tahan: Perekat, Kontrol Kelembapan, dan Kinerja Jangka Panjang

Ketahanan jangka panjang panel CLT bergantung pada dua faktor teknik yang mudah diabaikan: sistem perekat yang menyatukan lapisan-lapisan tersebut, dan cara pengelolaan kelembapan selama konstruksi dan selama masa pakai bangunan.

Selain perekat, daya tahan sangat bergantung pada urutan konstruksi. Produsen biasanya merekomendasikan untuk menjaga kadar air panel di bawah 16% selama instalasi , dan tim lokasi diharapkan untuk melindungi panel dengan pembungkus tahan cuaca sementara sampai selubung bangunan ditutup. Panel yang dipasang tanpa perlindungan kelembaban yang memadai merupakan penyebab utama masalah delaminasi dan jamur yang dilaporkan di lokasi kerja CLT.

Pertimbangan Kapasitas Beban dan Rentang

Insinyur memilih ketebalan panel dan konfigurasi lapisan berdasarkan kebutuhan bentang dan beban proyek tertentu, seperti memilih kedalaman balok pada desain baja atau beton.

• Panel lantai CLT 5 lapis biasanya dapat membentang hingga kurang lebih 6-7 meter di bawah beban hidup perumahan standar sebelum batas defleksi mengatur desain.
• Bentang yang lebih panjang umumnya memerlukan panel 7 lapis atau 9 lapis yang lebih tebal, atau penambahan balok glulam pendukung pada titik tengah.
• Kinerja getaran, bukan hanya kekuatan, sering kali menentukan pemilihan panel lantai di gedung perumahan dan perkantoran, karena penghuninya sensitif terhadap pantulan lantai meskipun struktur panelnya memadai.

Bagaimana CLT Dibandingkan dengan Baja dan Beton dalam Prakteknya

CLT bukan sekadar alternatif yang lebih ringan dibandingkan beton — CLT mempunyai perilaku yang cukup berbeda sehingga sistem struktural harus dipikirkan ulang dibandingkan langsung menggantinya. Karena CLT memiliki berat yang kira-kira seperlima berat pelat lantai beton yang setara , bangunan yang menggunakannya sering kali memerlukan fondasi yang lebih kecil dan dapat didirikan lebih cepat, karena panel prefabrikasi dipasang pada tempatnya daripada dituangkan dan diawetkan di lokasi. Pendekatan prefabrikasi ini telah terbukti mengurangi jadwal konstruksi di lokasi sebesar 20-30% dibandingkan dengan struktur beton dengan skala yang sama, namun tetap memenuhi persyaratan ketahanan api dan keselamatan struktural jika direkayasa dengan benar.

Kesalahan Umum yang Merusak Kinerja CLT

• Membiarkan panel terkena hujan dalam waktu lama sebelum selubung bangunan ditutup.
• Menggunakan konektor logam yang tidak terlindungi pada rakitan tahan api, merusak perlindungan arang yang diperhitungkan.
• Memilih ketebalan panel berdasarkan kekuatannya saja tanpa memeriksa kinerja getaran dan defleksi.
• Gagal menyegel sambungan panel-ke-panel dengan benar, menyebabkan kebocoran udara dan asap di antara kompartemen api.

Daftar Periksa Akhir Sebelum Menentukan Panel CLT

Sebelum menyelesaikan desain struktur CLT, konfirmasikan hal berikut:

• Konfigurasi dan ketebalan lapisan diverifikasi berdasarkan persyaratan kekuatan dan getaran
• Peringkat ketahanan api yang disyaratkan telah dikonfirmasi, dengan lapisan arang yang dikorbankan atau perlindungan tambahan ditentukan sesuai dengan itu
• Sistem perekat disesuaikan dengan paparan kelembapan yang diharapkan dari aplikasi
• Rencana perlindungan kelembaban lokasi diterapkan mulai dari pengiriman hingga penutupan selubung bangunan
• Detail sambungan ditinjau untuk memastikan perangkat keras logam tidak mengganggu kinerja kebakaran

Jika faktor teknik ini ditangani dengan benar, panel struktural CLT menghasilkan kombinasi kekuatan, kinerja kebakaran yang dapat diprediksi, dan daya tahan jangka panjang yang langka — itulah sebabnya panel ini semakin banyak digunakan dalam proyek-proyek yang dahulu tidak menggunakan baja atau beton.
